Krętliki do przeciągania
Uszczelniane krętliki z możliwością smarowania od DCD Design z Kanady — od 2,3 do 73 ton.
Krętlik przejmuje całą siłę uciągu
Krętlik znajduje się między rozwiertakiem a głowicą do wciągania. Umożliwia obracanie przewodu wiertniczego, podczas gdy rura instalowana podąża za nim bez rotacji — a przy każdym wciąganiu przenosi pełną siłę uciągu przez łożyska pracujące w płuczce, piasku i wodzie.
Firma DCD Design produkuje krętliki do HDD i w 1996 roku opatentowała swój krętlik do pracy w trudnych warunkach. Kluczem jest uszczelnienie: wielostopniowe, z każdym kolejnym stopniem dokładniejszym od poprzedniego, chroni łożyska przed piaskiem i zwiercinami, a komora łożyskowa jest całkowicie wypełniona smarem.
Oferujemy dwie serie, obie z widełkami na obu końcach: lekki DUB-Lite i wytrzymały DUB-Swivel. Do każdego rozmiaru dostępne są pasujące zestawy sworzni, a do DUB-Lite także zestawy naprawcze.
- Dopuszczalne obciążenie robocze od 2,3 do 73 ton
- Ucho widełkowe po obu stronach — najlepszy wariant na obciążenia boczne
- Wielostopniowe uszczelnienie chroniące przed piaskiem i zwiercinami
- Możliwość smarowania — a DUB-Lite można regenerować w terenie
- Numery seryjne i pełna identyfikowalność materiałowa dla większych rozmiarów
- Pełne wymiary każdego modelu w katalogu DCD
Lekkie krętliki z możliwością regeneracji w terenie — od 2,3 do 41 t, z uchem widełkowym po obu stronach.
Zobacz modele→Krętlik do pracy w trudnych warunkach — od 2,3 do 73 t, z uchem widełkowym po obu stronach.
Zobacz modele→Zapasowe sworznie widełek do obu serii oraz zestawy łożysk i uszczelnień do naprawy DUB-Lite w terenie.
Zobacz modele→DUB-Lite®
Zbudowany do HDD, z progresywnym wielostopniowym uszczelnieniem i łożyskami skośnymi do przeciągania i wypychania. Wszystkie części są ze stali stopowej o wysokiej wytrzymałości, zaprojektowane na co najmniej trzykrotność dopuszczalnego obciążenia roboczego. Prostą konstrukcję regeneruje się w terenie zestawem łożysk i uszczelnień. Rozmiary od 204 do 215 mają smarowniczkę z boku, więc można smarować bez wyjmowania sworznia widełek — rób to po każdym przeciąganiu.
Typ 2 — widełki/widełki
Najpopularniejszy typ, najlepiej radzący sobie z obciążeniami bocznymi dzięki przegubowemu połączeniu na obu końcach. Po cofnięciu należy wyprostować rurę instalowaną przed wznowieniem obrotów, w przeciwnym razie krętlik może się zgiąć i zablokować. Rozmiary od 202 do 215 mają głębsze widełki od strony rozwiertaka, przeznaczone na łącznik stabilizujący krętlik w osi.
| Dopuszczalne obciążenie robocze | Numer katalogowy | Obciążenie niszczące | Masa | Zestaw sworzni | Zestaw naprawczy | Zapytanie |
|---|
DUB-Swivel®
Krętlik DCD do pracy w trudnych warunkach. Uszczelnienie działa trzystopniowo: uszczelnienie szczelinowe zatrzymuje grube frakcje, uszczelnienie mechaniczne ze szlifowanych i docieranych pierścieni stalowych — stosowane w układach napędowych czołgów i betonomieszarkach — oraz uszczelnienie wargowe bezpośrednio przed łożyskami. Łożyska pracują w kąpieli smarowej zabezpieczonej zaworem upustowym, ich obliczeniowa żywotność przekracza 700 godzin, a każdy element zaprojektowano na pięciokrotność dopuszczalnego obciążenia roboczego. Od 20 ton wzwyż każdy krętlik posiada własny numer seryjny i pełną identyfikowalność materiałową.

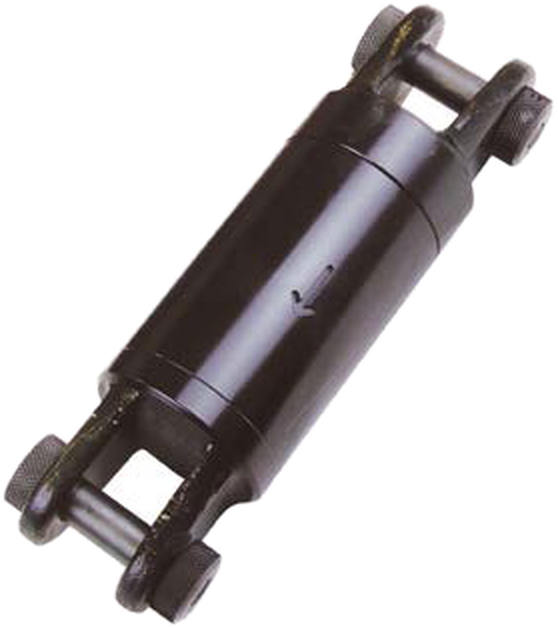

Typ 2 — widełki/widełki
Widełki na obu końcach z hartowanymi, blokowanymi sworzniami — najczęściej stosowany typ i najlepszy przy obciążeniach bocznych. Używaj wyłącznie sworzni DCD: zwykła śruba nie jest wystarczająco wytrzymała. Zużyte łożyska i uszczelnienia wymienia fabryczny serwis regeneracji DCD, który może też przedłużyć gwarancję — zapytaj nas.
| Dopuszczalne obciążenie robocze | Numer katalogowy | Obciążenie niszczące | Maks. ciągła prędkość obrotowa | Masa | Zestaw sworzni | Zapytanie |
|---|
Zestawy sworzni i zestawy naprawcze

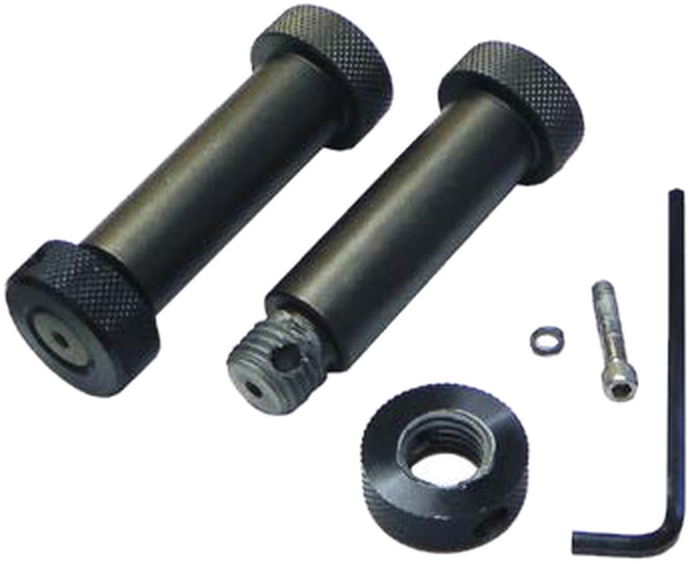

Sworznie widełek są obrabiane i hartowane, aby utrzymać widełki — nigdy nie zastępuj ich zwykłą śrubą sześciokątną. Zamów zestaw pasujący do numeru katalogowego krętlika. Krętliki DUB-Lite można też zregenerować zestawem nowych łożysk i uszczelnień.
Zestawy sworzni
Przy każdym zestawie podano potrzebny klucz imbusowy.
| Produkt | Numer katalogowy | Klucz imbusowy | Do krętlika | Zapytanie |
|---|
Zestawy naprawcze — DUB-Lite®
Łożyska i uszczelnienia do regeneracji krętlika DUB-Lite w warunkach polowych.
| Produkt | Numer katalogowy | Do krętlika | Zapytanie |
|---|
Jaka jest żywotność krętlika?
Przy dopuszczalnym obciążeniu roboczym i w normalnych warunkach łożysko krętlika wytrzymuje około miliona obrotów. Przy połowie obciążenia — aż osiem milionów. Im ciężej krętlik pracuje, tym krótsza jest jego żywotność — i nie jest to zależność liniowa.
Dlatego DCD zaleca dobór krętlika o nośności większej niż uciąg wiertnicy. Zwykle szybko się to zwraca — odnotowano przypadki żywotności przekraczającej 3000 godzin. Smaruj po każdym wciąganiu i wyprostuj rurę instalowaną przed wznowieniem obrotów po cofnięciu.
Dopuszczalne obciążenie robocze dotyczy naciągu osiowego; obciążenie niszczące to minimalna siła zrywająca.
Opisz nam zadanie — a my dobierzemy odpowiednie narzędzia.
Prosimy o przesłanie nam informacji o modelu maszyny i ilości, a my przedstawimy Państwu ofertę cenową oraz termin realizacji.
