HDD-Ortungssysteme
Die Mag X Walk-over-Ortungsgeräte von Underground Magnetics, mit Echo und Armor VTX Sonden.
Ortungstechnik von Underground Magnetics
Ein Walk-over-Ortungssystem liefert dem Bohrmeister präzise Daten über die Position des Bohrkopfes: Tiefe, Neigung, Rollwinkel und Richtung. DHT Europe liefert die Mag X Serie von Underground Magnetics – drei Ortungsgeräte mit identischem Frequenzbereich und Telemetriesystem, die sich bei Display, GPS und kompatiblen Sonden unterscheiden.
Jedes Mag X System arbeitet mit 16 Frequenzen von 0,325 bis 41 kHz, einschließlich der Sub-kHz-Bewehrungsfrequenzen für Bohrungen unter Stahlbeton und Baustahlmatten. Sowohl Frequenz als auch Sendeleistung lassen sich direkt down-hole anpassen, und die Telemetrie erreicht das Bohranlagen-Display aus bis zu 900 m Entfernung. Bohrprotokollierung ist integriert: Jede Bohrstange wird erfasst, Leitungsquerungen werden bei Freilegung hinzugefügt und der fertige Bericht direkt vom Display per E-Mail versendet oder mit dem UMmaps Webportal synchronisiert.

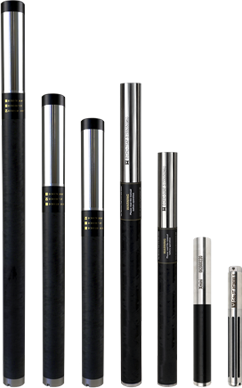

Die Sonde bestimmt die Reichweite. Die Echo Serie reicht von der 16 cm kurzen Echo ST zur Ortung bestehender Rohrleitungen bis zur Echo 110 mit 110 m Tiefen- und Datenreichweite. Die Armor VTX Sonden verfügen über ein Stahlgehäuse, drei Leistungsstufen und alle 16 Frequenzen, erreichen bis zu 120 m und werden mit dem Mag X GEO eingesetzt.
- 16 Frequenzen von 0,325 bis 41 kHz
- Telemetrie bis zu 900 m auf vier Funkkanälen
- Frequenz und Sendeleistung down-hole verstellbar
- Integrierte Bohrprotokollierung, synchronisiert mit UMmaps
- Ortungsgeräte IP65, Sonden IP67 – Genauigkeit ±5 %
- Sonden mit bis zu 120 m Reichweite

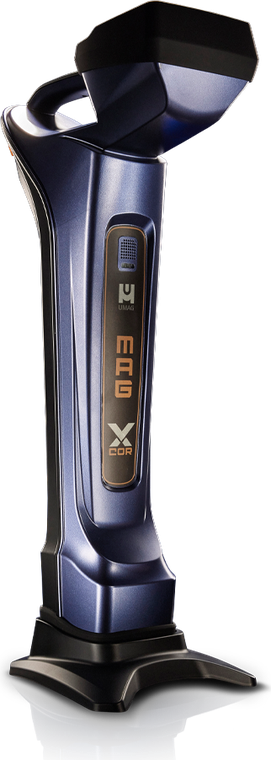

Die Mag X Serie

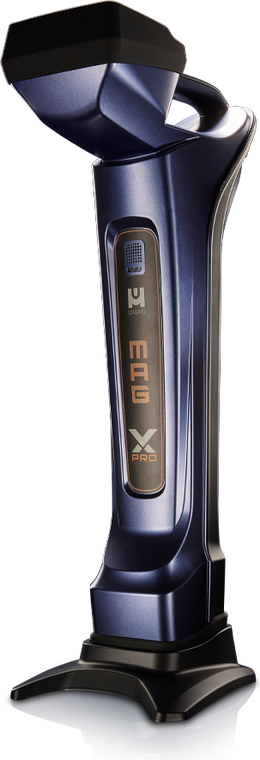

7″-Farb-Touchscreen und integriertes RTK GPS, auf 1–3 cm genau inklusive Höhenangabe. Protokolliert Neigung, Rollwinkel, Temperatur, Tiefe und GPS-Position für jede Bohrstange, erfasst Leitungsquerungen mit Typ, Position und Tiefe, und erstellt sowie versendet das Protokoll direkt vom Gerät.
Technische Daten ansehen→

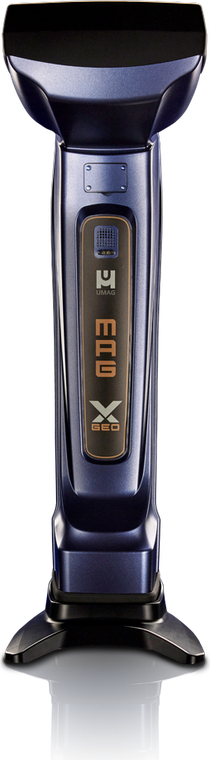

Das leistungsstärkste Mag X, kombiniert mit der Echo 75XF Sonde. Das Solid Core 3D Antenna Cluster erweitert die Reichweite auf den Sub-kHz-Frequenzen, sodass Sie bei Störungen im niedrigen Frequenzbereich bleiben können.
Technische Daten ansehen→
Die Kernfunktionen im übersichtlichen Paket: ein aufrecht bedienbares Ortungsgerät mit reflektivem 4″-LCD, ein 7″ Android Touchscreen an der Bohranlage und unterbrechungsfreie Ortung für den schnellen Baustellenalltag.
Technische Daten ansehen→Ortungsgeräte und Sonden
Wählen Sie das Ortungsgerät und anschließend die passende Sonde für Ihre Bohrtiefe und Ihr Gehäuse. Klicken Sie in einer Zeile auf Angebot anfordern – wir melden uns mit Angebot, Lagerbestand und Lieferzeit.
Mag X Ortungsgeräte
Alle drei: 16 Frequenzen 0,325–41 kHz, vier Funkkanäle mit Telemetrie bis zu 900 m, Genauigkeit ±5 %, IP65 und integrierte Bohrprotokollierung. Funkfrequenz in Europa: 433 MHz beim Mag X PRO und COR, 869 MHz beim Mag X GEO, der Daten auch über das Mobilfunknetz übertragen kann. Geräteabmessungen 73,5 × 23 × 33 cm (GEO 73,5 × 23 × 35,5 cm); das 7″-Display an der Bohranlage misst 19 × 13 × 19 cm und wiegt 1,5 kg.
| Modell | Artikelnummer | Display | Antenne | GPS | Batterielaufzeit | Gewicht | Sonden | Anfrage |
|---|
Echo Sonden
Reichweite und Betriebsdauer sind nach Leistungsstufen angegeben (niedrigste zuerst). Mit der 261020 Zelle erreicht die Echo 50XF 60 / 15 h Laufzeit. Echo Sonden sind nach IP67 geschützt, temperaturbeständig bis 88 °C und bieten 24 Rollpositionen sowie 0,1 % Neigungsauflösung.
| Modell | Artikelnummer | Ø × Länge | Frequenzen | Reichweite | Batterie | Betriebsdauer | Anfrage |
|---|
Armor VTX Sonden
Stahlgehäuse, drei Leistungsstufen und 16 Frequenzen von 0,325 bis 41 kHz. Einsatz mit dem Mag X GEO. Mit einer 261020 Primärzelle laufen die VTX50 und VTX75 auf niedrigster Stufe bis zu 300 h. Die Armor VTX85 passt in Standardgehäuse von Ditch Witch.
| Modell | Artikelnummer | Ø × Länge | Frequenzen | Reichweite | Batterie | Betriebsdauer | Anfrage |
|---|
Zubehör
Batterien und Gehäuse für die Echo Sonden.
| Modell | Artikelnummer | Inhalt | Für | Anfrage |
|---|
Datenblätter und Handbücher
Originaldokumente von Underground Magnetics zur Mag X Serie. Das Handbuch und die Kurzanleitung sind in mehreren Sprachen verfügbar.
Angaben gemäß Underground Magnetics, Datenblätter 2025; Reichweite umfasst Tiefen- und Datenreichweite und hängt von Störeinflüssen ab. Betriebsdauer mit wiederaufladbaren Zellen. Mag X, Echo und Armor VTX sind Produkte von Underground Magnetics; Produktbilder: Underground Magnetics. Ditch Witch® ist eine Marke von The Charles Machine Works, Inc.
